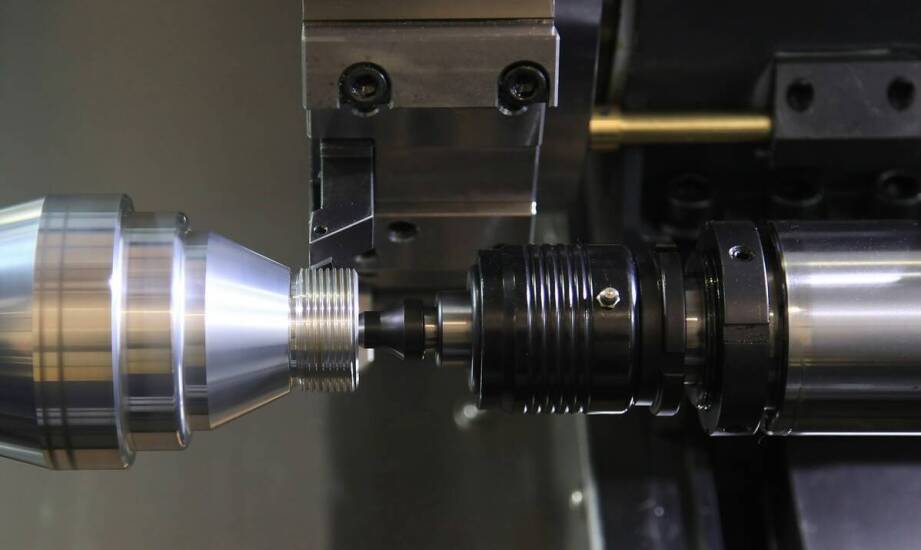

Gwintowanie w cienkościennych detalach metalowych — jak uniknąć deformacji i błędnego montażu

W cienkościennych detalach metalowych wykonanie gwintu stanowi krytyczny punkt całego procesu wytwarzania. Jeden źle wycięty zarys w obudowie z blachy aluminiowej potrafi trwale zdeformować strukturę i zablokować montaż w większym zespole maszynowym lub elektronicznym. Proces ten nie jest wyłącznie kosmetycznym zwieńczeniem pracy nad detalem. Wpływa bezpośrednio na sztywność układu, osiowość łączenia i powtarzalność seryjną. Wymaga precyzyjnego podejścia technologicznego, ponieważ cienka ścianka nie wybacza błędów wynikających z nadmiernego nacisku narzędzia skrawającego.

Wpływ parametrów detalu na ryzyko odkształceń

Naprężenia powstające podczas wprowadzania gwintownika w materiał potrafią zniszczyć element o obniżonej wytrzymałości mechanicznej. O ryzyku uszkodzenia decyduje przede wszystkim grubość ścianki, która musi wynosić co najmniej 1,5 raza średnicy nominalnej gwintu, aby bezpiecznie przenieść obciążenia. Na przykład dla gwintu M6 w stabilnym stopie stali minimalna ilość materiału otaczającego otwór to około 9 milimetrów. Zmniejszenie tej wartości sprawia, że siły skrawania wypychają strukturę na zewnątrz, niszcząc geometrię części.

Znaczenie ma również rodzaj obrabianego stopu. Elementy wykonane z aluminium oraz stopów magnezu wykazują znacznie większą podatność na odkształcenia plastyczne niż stal węglowa. Ich miękka struktura szybciej poddaje się tarciu gwintownika. Dodatkowym czynnikiem ryzyka jest położenie osi otworu tuż przy zewnętrznej krawędzi detalu. Zbyt mały margines materiału drastycznie osłabia lokalną sztywność, prowadząc do pęknięć bocznych lub utraty płaskości całej płaszczyzny przylegającej.

Zależność ta komplikuje się przy gwintach ślepych. Głębokość zarysu przekraczająca dwukrotność średnicy narzędzia przenosi nadmierne siły skrętne na delikatną strukturę zewnętrzną. Długi wiór powstający w wąskim kanale ma utrudnioną ewakuację, co momentalnie potęguje tarcie. Wzrasta ciśnienie wewnętrzne, które w cienkościennym elemencie nie znajduje oparcia w masie własnej detalu, powodując jego natychmiastowe rozdęcie.

Specyfika produkcji i najczęstsze błędy technologiczne

Różnica między gwintowaniem bloku stalowego a elementu cienkościennego sprowadza się do tolerancji na błędy. W stabilnych bryłach proces przebiega z relatywnie wysoką prędkością, a masywny detal absorbuje drgania. W profilach cienkościennych, takich jak ramy meblowe z rurki o grubości 1,5 milimetra, nacinanie pod nóżki regulacyjne M8 wymaga drastycznego spowolnienia posuwu. Podobnie zachowują się obudowy w sprzęcie elektronicznym, gdzie gwinty M4 w milimetrowej blasze służą do precyzyjnego mocowania płytek drukowanych. Zbyt agresywne wejście narzędzia trwale niszczy osiowość takiego gniazda.

Kluczem do uniknięcia wad jest odpowiednie przygotowanie otworu bazowego. Dobrze zaplanowana obróbka metalu cnc uwzględnia wiercenie ze ściśle określoną tolerancją rzędu H11 lub H12. Średnica początkowa musi odpowiadać średnicy nominalnej pomniejszonej o odpowiedni ułamek skoku gwintu, co zapobiega zatarciu narzynki lub gwintownika. Niezbędne jest usunięcie zadziorów oraz zastosowanie fazowania pod kątem 90 stopni. Ciągłe chłodzenie obfitą strugą emulsji znacząco obniża temperaturę skrawania i minimalizuje tarcie.

Niedopilnowanie tych parametrów generuje kosztowne braki seryjne. Najczęściej spotykanym błędem technologicznym jest zbyt mały wymiar otworu początkowego, który natychmiastowo klinuje narzędzie. Brak odpowiedniego smarowania prowadzi do szybkiego przegrzania i pęknięcia rdzenia gwintownika. Z kolei niedopasowanie obrotów wrzeciona do prędkości posuwu skutkuje wyrwaniem gwintu lub całkowitym zdeformowaniem obrabianej płaszczyzny. W zakładach takich jak spółka komandytowa Tolmet z Brześcia Kujawskiego precyzyjne gwintowanie wymaga rygorystycznej synchronizacji maszyn i monitorowania obciążenia osi, co pozwala dostarczać prawidłowe komponenty dla branży elektronicznej.

Granica między poprawnym projektem a skuteczną obróbką

O ostatecznym powodzeniu tworzenia gwintu w delikatnych detalach decyduje racjonalny projekt inżynieryjny. Nawet zaawansowany park maszynowy nie skompensuje braków wynikających z zaplanowania zbyt cienkiej ścianki lub umiejscowienia otworu w bezpośrednim sąsiedztwie krawędzi nośnej. Odpowiedni dobór grubości materiału na etapie rysunku technicznego gwarantuje stabilność, która pozwala na poprawne odprowadzanie wiórów.

Gdy projekt narzuca jednak trudne warunki, problem deformacji można ograniczyć na etapie doboru strategii obróbczej. Zastosowanie gwintowników bezwiórowych lub frezowania zarysu zmniejsza naprężenia promieniowe działające na strukturę. Ostatecznym weryfikatorem pozostaje proces kontroli jakości. Wyrywkowe sprawdzanie detali sprawdzianami tłoczkowymi oraz pomiary geometrii 3D pozwalają wcześnie wyłapać pierwsze odchylenia wymiarowe, chroniąc całą partię produkcyjną przed odrzuceniem.
