Od suchego włókna do gotowego detalu — etapy zamkniętego procesu formowania kompozytów

Technologia formowania w zamkniętej formie stanowi zaawansowaną alternatywę dla klasycznych metod laminowania, pozwalając na wytwarzanie detali o wyjątkowej precyzji wymiarowej. W przeciwieństwie do otwartych matryc, gdzie tylko jedna strona komponentu zyskuje gładkie wykończenie, proces ten pozwala na uzyskanie gotowego elementu o dwóch idealnie gładkich powierzchniach. Wymaga to zastosowania specjalistycznego oprzyrządowania w postaci matrycy oraz stempla, pomiędzy którymi układane jest suche zbrojenie. Cały układ zostaje następnie hermetycznie zamknięty, co ogranicza emisję lotnych związków organicznych na hali produkcyjnej. Osiągnięcie pożądanych parametrów mechanicznych wyrobu zależy od ścisłej kontroli poszczególnych operacji technologicznych. Każdy krok odgrywa ważną rolę – od prawidłowego ułożenia włókien, przez nasycanie materiału żywicą, aż po bezpiecznie przeprowadzony demontaż. Zrozumienie zachodzących tu zjawisk fizycznych i chemicznych ułatwia konstruktorom projektowanie detali spełniających normy współczesnego przemysłu.

Od przygotowania matrycy po ciśnieniowy wtrysk żywicy

Proces produkcyjny rozpoczyna się od precyzyjnego ułożenia suchego włókna szklanego lub węglowego w dolnej części otwartego narzędzia. Prawidłowe rozmieszczenie warstw zbrojenia decyduje o późniejszych właściwościach mechanicznych komponentu, dlatego zakłady nierzadko wykorzystują wcześniej przygotowane preformy. Zastosowanie gotowych struktur przestrzennych przyspiesza pracę i gwarantuje stabilność orientacji pasm przenoszących główne obciążenia. Po ułożeniu kompozytowego szkieletu stempel zostaje opuszczony i zablokowany. Dokładność tego etapu zależy od jakości samego oprzyrządowania, nierzadko frezowanego na pięcioosiowych maszynach CNC. Hermetyczne zamknięcie formy tworzy szczelną komorę roboczą, zapobiegając wyciekom i pozwalając na utrzymanie stałej grubości ścianki na całej powierzchni obudowy.

Faza nasycania obejmuje wtłaczanie płynnej żywicy poliestrowej lub epoksydowej do zablokowanego narzędzia. Lepki materiał podawany jest pod ściśle określonym ciśnieniem. W efekcie żywica przepływa przez strukturę włókien i stopniowo wypycha zgromadzone powietrze w stronę rozmieszczonych na obwodzie otworów odpowietrzających. Aby dodatkowo ułatwić dystrybucję polimeru, z kanałów wentylacyjnych można odsysać gazy za pomocą pomp próżniowych. Zjawisko to ma krytyczne znaczenie, ponieważ obniża ryzyko powstawania pustek i pęcherzy wewnątrz struktury laminatu, które drastycznie osłabiłyby jego wytrzymałość. Odpowiednio skonfigurowana produkcja RTM wymaga w tym momencie ciągłego monitorowania różnicy ciśnień. Dzięki temu matryca zostaje dokładnie wypełniona nawet przy wysoce skomplikowanych bryłach i zmiennych grubościach przekroju detalu.

Sieciowanie kompozytu i bezpieczne otwieranie formy

Zakończenie wtłaczania żywicy inicjuje etap właściwego sieciowania substancji wewnątrz zbrojenia. Zachodząca reakcja chemiczna między żywicą a utwardzaczem prowadzi do utworzenia sztywnej sieci polimerowej, czemu z reguły towarzyszy wydzielanie sporych ilości ciepła. Czas trwania polimeryzacji zależy od zastosowanego układu katalitycznego, dobranej bazy żywicznej oraz temperatury otoczenia. Prawidłowy przebieg utwardzania w zablokowanym narzędziu zapewnia docelowemu wyrobowi stabilność wymiarową i chroni go przed deformacjami wywołanymi skurczem. Dopiero po osiągnięciu odpowiedniego poziomu twardości materiał staje się wystarczająco spójny, aby bezpiecznie opuścić komorę produkcyjną.

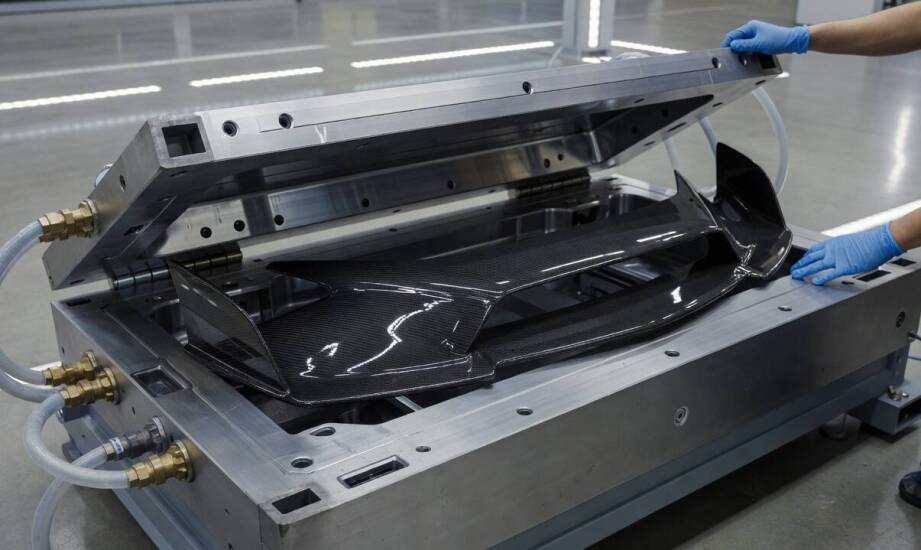

Prawidłowe wyjęcie gotowego detalu z formy stanowi operację wymagającą ogromnej ostrożności i wdrożenia odpowiedniej procedury. Zanim pierwsze arkusze włókna trafią na matrycę, aplikacja środków antyadhezyjnych tworzy cienką barierę separującą kompozyt od powierzchni narzędziowej. Właściwie dobrany i nałożony preparat sprawia, że po rozwarciu stempla element gładko odchodzi od metalu lub bazowego laminatu. Niewłaściwe użycie oddzielacza skutkuje silnym przywarciem żywicy, co prowadzi do nieodwracalnych zarysowań wyrobu i zwiększa ryzyko zniszczenia formy. Dlatego specjaliści firmy Lamineo starannie dopasowują środki rozdzielające do rodzaju wykorzystywanej chemii, co gwarantuje płynne przeprowadzenie tego krytycznego etapu wytwarzania.

Rygorystyczne zachowanie reżimu we wszystkich wymienionych krokach decyduje o sukcesie formowania detali o gładkich powierzchniach. Każda pojedyncza operacja wpływa bezpośrednio na parametry końcowego wyrobu kompozytowego. Utrzymanie wysokiej dyscypliny technologicznej gwarantuje uzyskanie powtarzalnych elementów o optymalnych parametrach wytrzymałościowych i estetycznych. Stabilność opisanego cyklu pozwala dostarczać zaawansowane zabudowy do pojazdów specjalnych, odporne obudowy sprzętu medycznego czy wytrzymałe wyposażenie kontenerów modułowych. Uzyskanie wąskich tolerancji, wymaganych dzisiaj w branży motoryzacyjnej, staje się możliwe wyłącznie poprzez pełną synchronizację geometrii narzędzi, jakości surowców oraz precyzyjnie sterowanych procesów fizykochemicznych.
